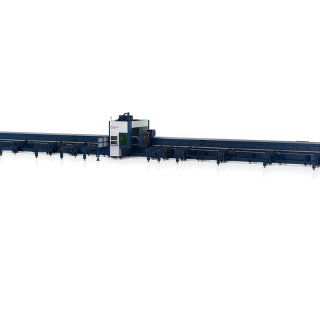

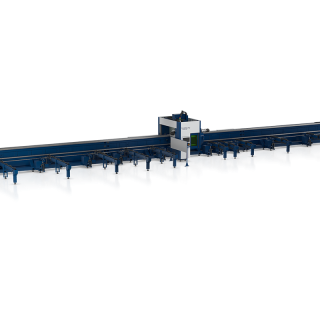

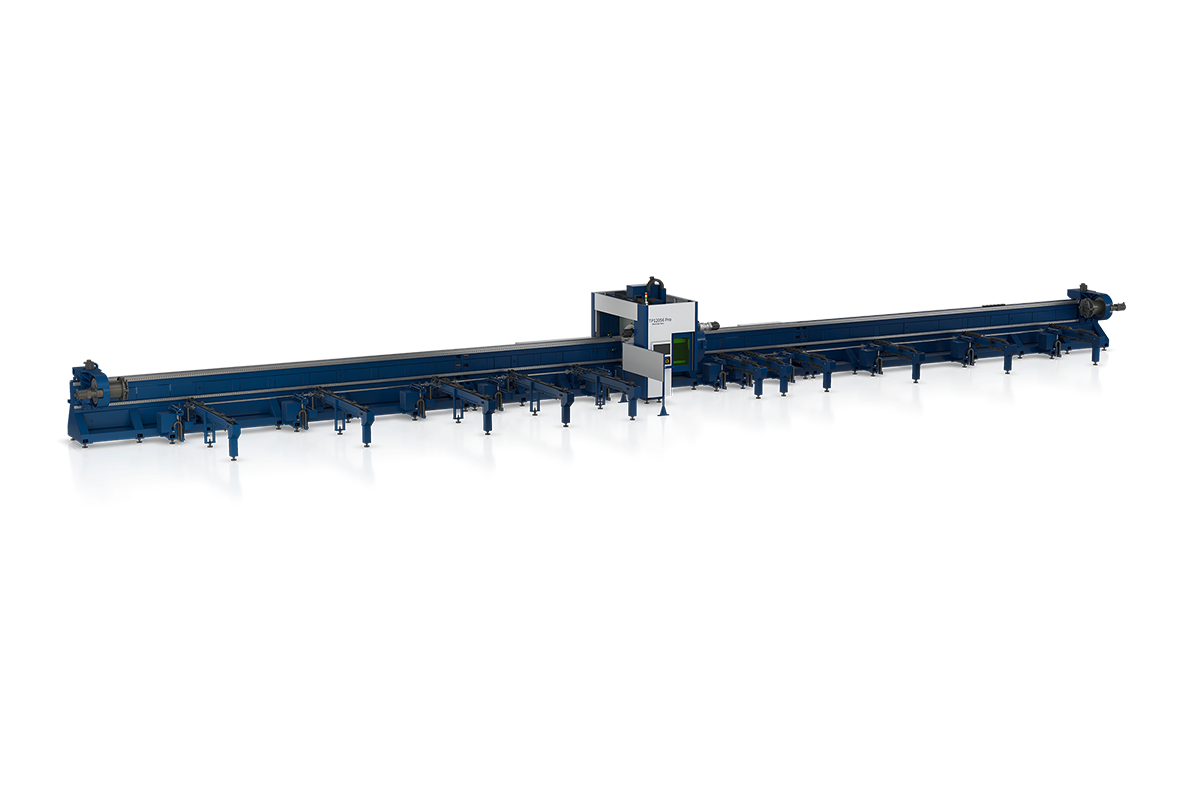

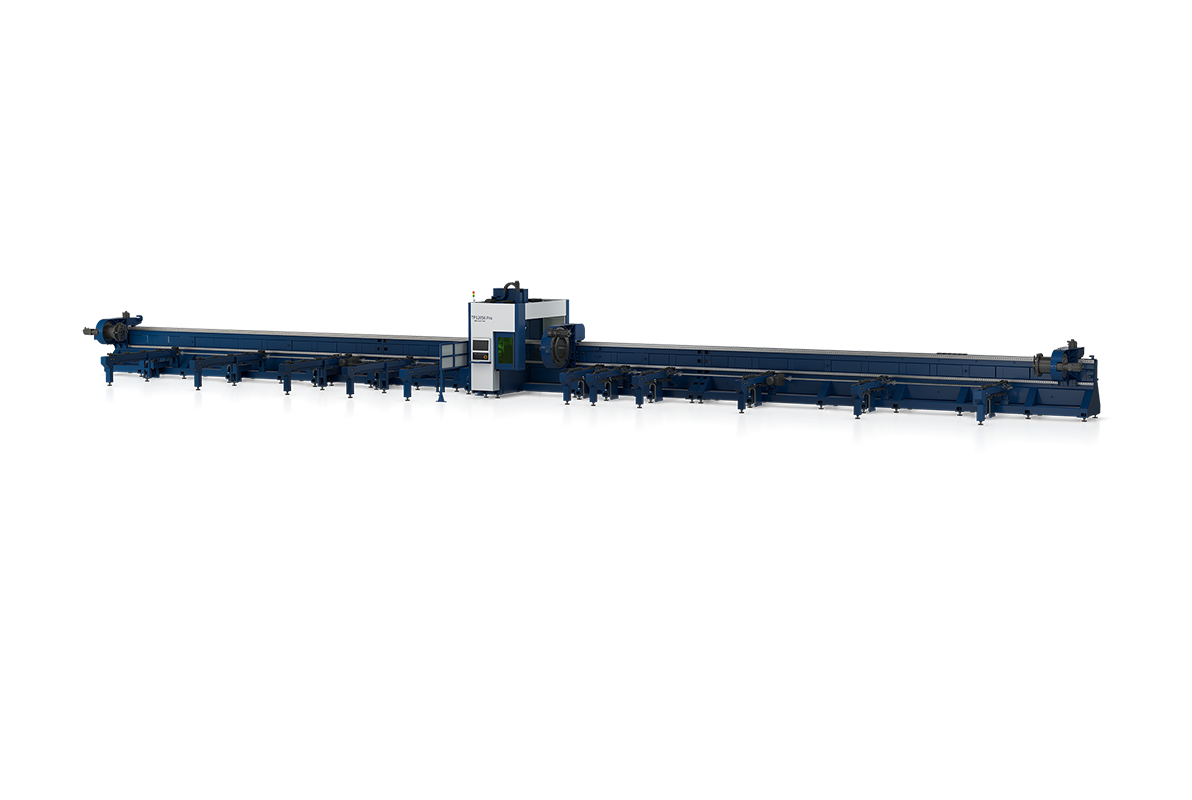

FP系列四卡盤雷射切管機
產品編號：FP12035
海目星FP12035雷射切管機，全面升級，煥新而至，加工效率全方位突破。
四卡盤雷射切管機，管材切割範圍為：圓管10-560mm；方管10-400mm。
四卡盤雷射切管機，管材切割範圍為：圓管10-560mm；方管10-400mm。
機型特點：
海目星F P·12035雷射切管機，全面升級，煥新而至，加工效率全方位突破。
海目星FP12035是一台客製化四卡盤式光纖雷射切割機，這是一個全新的機構，可用於加工長管和重管。
- 蜂巢式焊接結構床身，整體式板焊蜂巢結構橫梁，整機精度，穩定性高，
- 一體式卡盤較穩定，卡盤直徑360mm ，加工範圍：圓管20 - 350mm ；方管20-250 mm
- 四卡盤全新機構可以加工長管和重管，
- 全新FSCUT5000 S專業切管系統，整合多種切割功能，豐富可選配套，是您雷射加工管材切割更有效率的生產利器
主要部件：
四卡夾持技術
- 精確感知卡爪夾持狀態、管材尺寸，解決長重工件加工難題
- 智慧管材支撐裝置—多點支撐技術，防止大尺寸管材加工過程中甩動
- 智慧夾緊偵測—防止管材意外脫落引發撞機風險，提高安全性
- 全行程高精密卡盤單爪最大推力可達1T，業界領先，夾持行程最大360mm，滿足大部分管材切割需求，後卡採用智慧抽塵系統，防塵效果大幅提升。
- 橫樑採用龍門式整體式板焊蜂巢結構，焊接完成後採取退火處理消除內應力，龍門加工中心一次性裝夾加工完成。
- 主床身採用蜂巢式焊接結構，焊接完成後採取退火處理消除內應力
- 導軌面加工採用大型龍門式高精度加工中心一次性裝夾加工完成，導軌面平面度、直線度≤0.05mm，表面粗糙度最高可達0.8。
- 輔助支撐採用伺服隨動，可有效防止管材在高速旋轉的情況的左右晃動，確保管子在切割過程中迴轉的精度，在進給送料的過程中也起到了導向和支撐的作用。
- 上料傳動裝置，採用多模組鏈條帶動
- 管材傳動，可實現半自動上料。
CNCCNC系統
FSCUT5000S控制系統
-
FSCUT5000S雷射切割控制系統，基於Windows10作業系統深度開發，Erthercat總線通訊方式，整合模組化設計，整合了大量專用功能的雷射切割模組，介面簡潔大方，功能強勁實用，搭載IPS顯示屏，配備無線鍵盤和滑鼠，操作方便簡單。
即時頻率與功率曲線
-
為了獲得高品質的銳角和直角，軟體配備了即時頻率與功率曲線，根據切割頭的移動速度自動調節雷射輻射的功率。在切割頭零速時（在角落停止的時刻），輸出輻射功率等於設定中設定的最小功率，防止角落燒壞。
豐富的製程圖層介面
-
FSCUT5000S 提供了16個切割圖層，每個圖層都可以單獨設定包含切割速度、雷射功率、氣壓、切割高度等製程參數。每個圖層的顏色都是唯一的，方便瀏覽配置切割圖形參數。
獨立的上料控制系統
-
自動上料機構與切管機主機是兩個不同的介面，自動上料系統採用西門子S 7-1500系列的PLC進行控制，機構高度集成化，上料機構與主機數據通過以太網進行通信交互，並且上料機構與主機操作互不干涉，可獨立同步進行工作，大大提高生產效率，減去遇到頻繁問題時在一個屏幕的切換截面進行頻繁操作時在一個屏幕的切換之前進行頻繁操作時在一個屏幕的切換時在一個屏幕上切換問題時在一個屏幕的切換之前進行頻繁操作時在一個屏幕的切換之前進行頻繁操作。
套料軟體
- TubesT是一套完整的從設計到生產的一體化鈑金CAD/CAM自動編程軟體。支援設備全過程的CNC操作，其中包括繪圖、自動或互動式處理方式、CNC程式模擬、手動和自動套裁、加工程序的下載和上傳。
- 可以直接輸入SolidWork軟體產生的圖形檔。
- 繪製三維零件。
- 自帶的繪圖零件功能可以繪製圓管、矩形管、腰型管、角鋼、槽鋼、 C型鋼、圓角三角形、橢圓這些標準管型。支援圓孔、矩形孔、腰形孔
- 支撐孔沿X/Y/Z方向陣列；支援任意方向的切割面。
- 大量導入標準零件
- <批次匯入標準零件>是指以Excel 輸入零件的剖面類型、 尺寸等訊息， 匯入Excel 後
軟體自動產生對應零件。
支援導入圓管、 矩形管、 腰型管三種類型的無孔零件。 支援斜切面。
